英制省力接頭規格說明

英制省力接頭是省力接頭中的規格分類，主要用於搭配英制尺寸的氣動管材。

管徑通常以 inch 分數標示管材外徑，例如 1/4 代表適用外徑 1/4 inch 的管材。

英制省力接頭以 inch 管徑為基準，公制省力接頭則以 mm 管徑為基準。

兩者即使外觀看似接近，仍不建議直接混用；部分尺寸雖然可能插得進去，但仍可能因外徑差異造成夾持不足、密封不良或拆裝異常。

若需先確認公制、英制、G 牙、調速系列與其他省力接頭分類的差異，可先參考：

英制省力接頭的選型主要依管徑、牙規、連接端型式、外型與適用管材進行確認。
管材端需確認英制管徑；若接頭具有螺牙端，則需同時確認設備端、閥件或氣動元件端口的牙規。

項目	內容
管徑（inch）	常見如 1/8、5/32、3/16、1/4、5/16、3/8、1/2
牙規	有螺牙端時，需依設備端、閥件或氣動元件端口選擇常見如 UNF 10/32、NPT 1/8、NPT 1/4、NPT 3/8、NPT 1/2
連接端型式	依連接需求選擇，如管接管、管接螺牙、穿板固定、異徑轉接或分氣型式

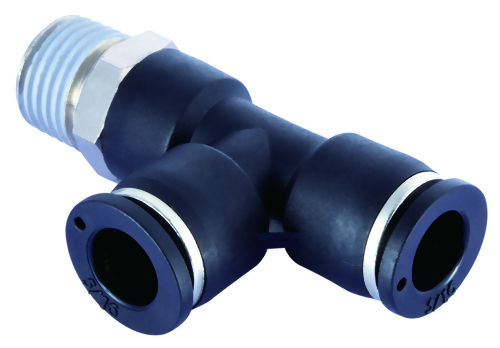

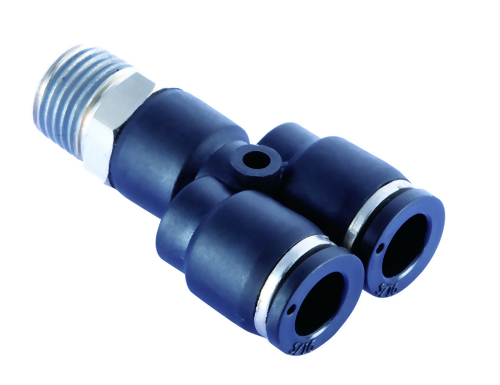

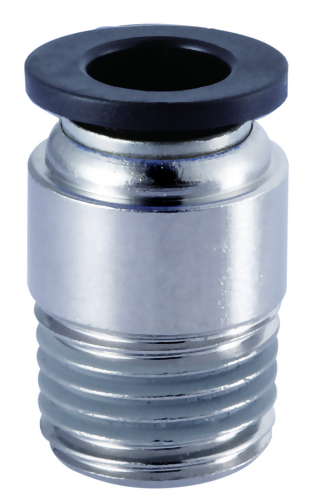

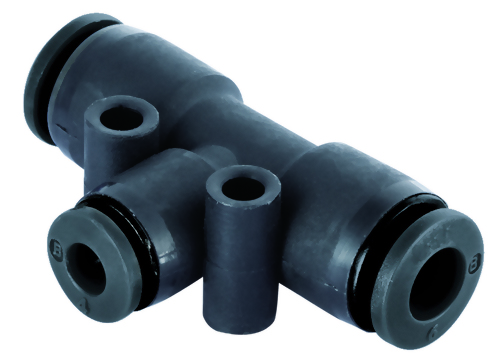

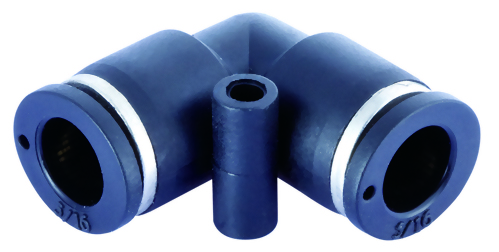

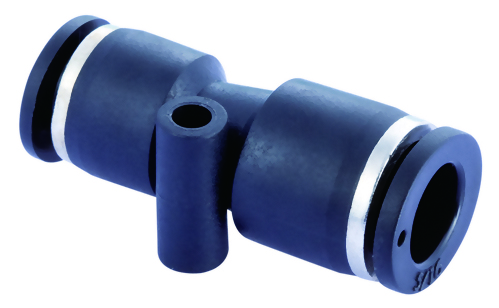

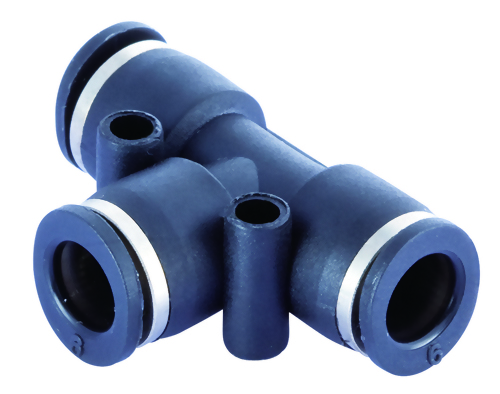

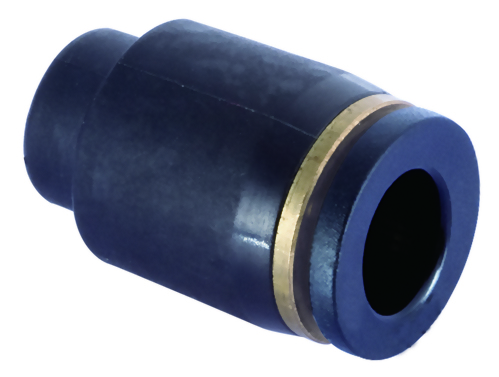

外型	常見如直通型、彎頭型、T 型、Y 型、十字型、旋轉型、穿板型、分氣型、塞頭、異徑型等
適用管材	可搭配 PU 管、尼龍管及其他符合公制外徑規格的氣動管材
