多管路接頭
多管路接頭底座選型指南
(Multipass Quick Couplers and Base)
多管路接頭底座又可以稱為氣動分流塊 (Pneumatic Manifold Block)，是工業氣動系統中的高效分氣平台。
透過單一進氣源分流至多個受控出氣口的設計，能大幅簡化配管空間，優化氣路佈置，
極適合應用於自動化設備、模組化治具、產線整合與快速換線需求。
所有多管路底座皆具備：
- 鋁材質本體
- 圓潤導角設計，有效降低作業員碰撞受傷風險，並防止氣動軟管磨損。
- PT牙 / NPT牙 可選
- 可自行搭配快速接頭、One Touch 省力接頭、球閥或其他氣動元件
▼ 收合指南 ↩
YA 系列｜圓型多管路底座
類型：圓型設計
材質：鋁合金，陽極電藍處理
配置：二通、三通 (1/4”進/出氣口)。
適用情境：
- 空間有限的圓型配置
- 需要簡潔集中分流設計
- 小型設備與工作站氣源分配

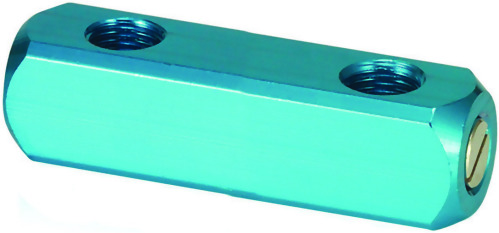

TA 系列｜直型多管路底座
類型：直列式設計
材質：鋁合金，陽極電藍處理
配置：二、三、四、五通 (1/4” 進/出氣口)。
適用情境：
- 產線氣路整齊排列
- 模組化設備配置
- 多工具同時供氣

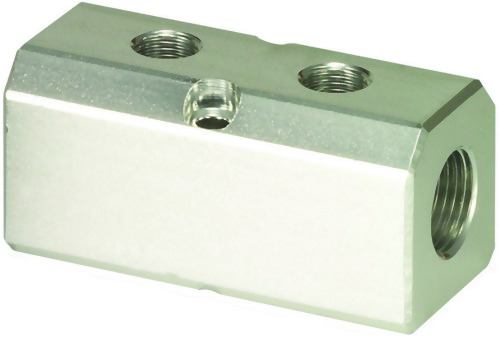

LA 系列｜大流量多管路底座
材質：鋁合金，本體噴砂加工處理
結構：高流量厚實本體，內建兩處 6mm 固定安裝孔。
配置：二、三、四、五通。
頂部出氣：1/4”
側邊進氣：1/2” (確保充足的一次側供氣流量)
牙規配置：
- 上方牙規：1/4”
- 兩側牙規：1/2”
適用情境：
- 高耗氣設備
- 重型工業氣動系統
- 需要更大流量通道的分氣平台
快速選型邏輯
| 應用需求 | 建議系列 |
|---|---|
| 小型設備 / 圓形集中配置 | YA |
| 直列式多點分流 | TA |
| 高流量 / 重型設備 | LA |
FAQ
Q1：多管路底座是否包含快速接頭？
不包含。客戶可自行搭配適合的快速接頭、One Touch 省力接頭、球閥或其他牙規接頭。 若需「底座 + 指定接頭」的成品組裝出貨 (OEM/ODM)，請聯繫 SHPI 技術團隊評估。
Q2：如何確保安裝後的氣密性？
SHPI可提供PT牙或NPT牙。選型時請確認您的管路系統標準，正確的牙規匹配能確保在長期震動環境下 依然維持優異的氣密表現。
Q3：是否有特殊通數或客製化加工服務？
有的。針對特殊安裝孔位、通數需求或特定顏色陽極處理，SHPI 提供專業客製化加工服務。 歡迎提供圖面與 SHPI 團隊進行專案評估。
如需選型建議、應用諮詢或大量OEM訂製／品牌代工服務，歡迎聯絡 SHPI 團隊， 協助您快速找到最適合的快速接頭方案。
