圓型多管路底座 YA系列
ㆍ等距分流設計
ㆍ實心鋁精密加工
ㆍ耐磨陽極電藍處理
ㆍ支援 PT / NPT 雙牙規
ㆍ適用快速接頭與省力接頭
ㆍ實心鋁精密加工
ㆍ耐磨陽極電藍處理
ㆍ支援 PT / NPT 雙牙規
ㆍ適用快速接頭與省力接頭
型號 :
YA
- 產品定位：專為輕巧型自動化氣路設計的圓形多管路分流底座。
- 模組化配置：標準化提供二通與三通兩種主流出氣配置，支援單一氣源高效率集中分配。
- 介面相容性：高度相容各類氣動快速接頭、省力快速接頭及各式工業氣動外牙轉接頭。
- 國際規標準：全面提供美規與歐規／日規兩種主流螺紋標準，完美符合全球外銷機台規格。
- 原廠製造與客製：百分之百台灣製造，提供標準品穩定供應與客製化專案代工服務。

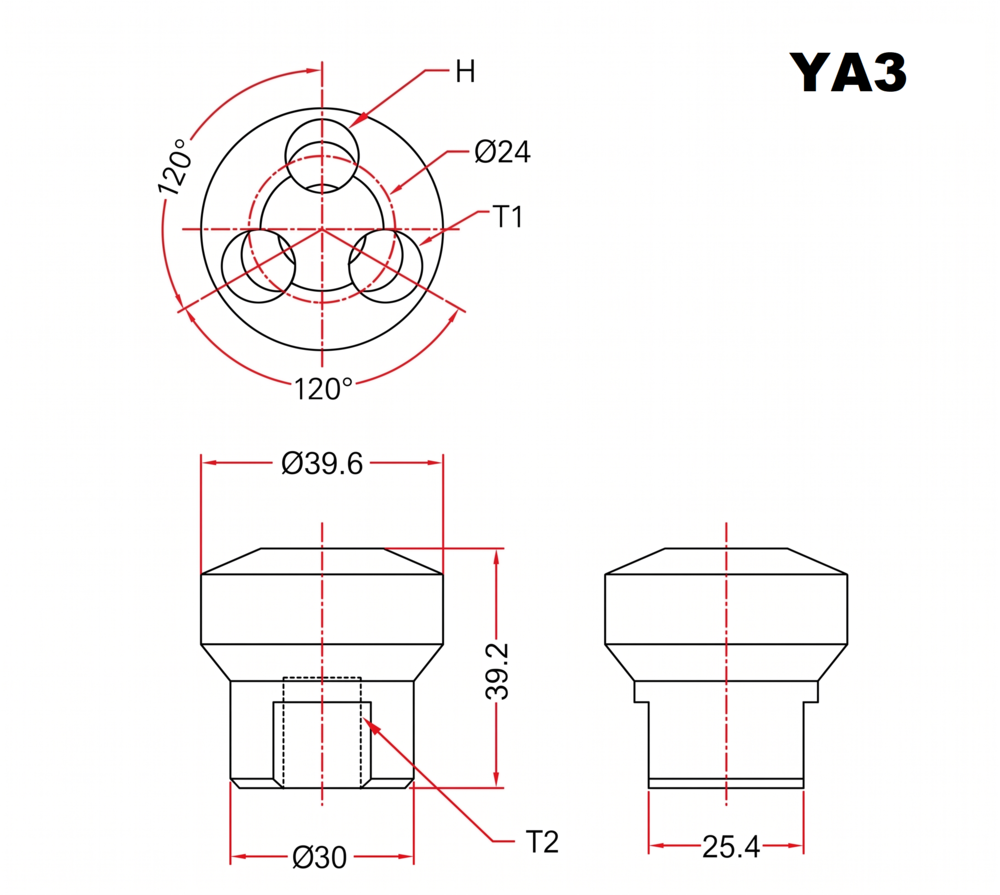

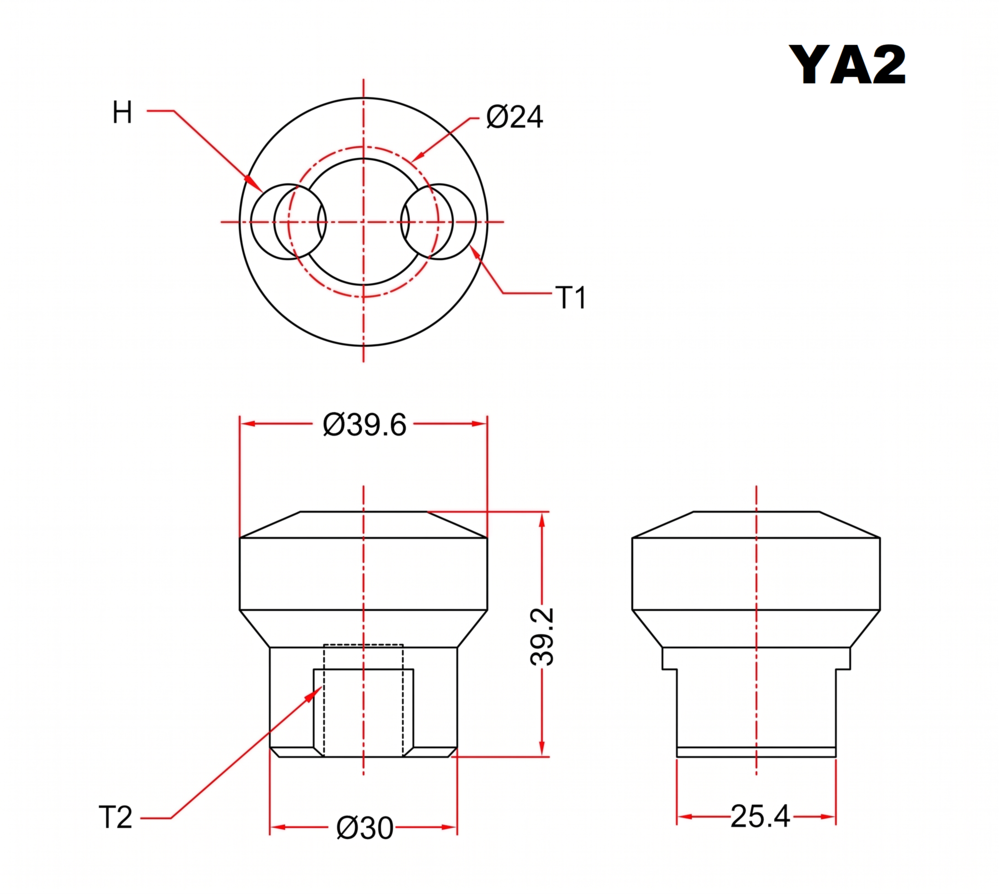

| 型號 | 材質 |
出氣口數 (H) |
進氣口牙徑 (T2) |
出氣口牙徑 (T1) |
外觀尺寸 (mm) |
|---|---|---|---|---|---|
| YA2 | 鋁 | 2 |
1/4" 或3/8" PT/NPT (可選) |
1/4" PT/NPT | Ø 39.6 × 39.2 |
| YA3 | 鋁 | 3 |
1/4" 或3/8" PT/NPT (可選) |
1/4" PT/NPT | Ø 39.6 × 39.2 |
工程參數：
- 適用流體：工業壓縮空氣使用，不可用於其他氣體或液體
- 最大工作壓力：300 PSI (20.7 Bar / 2.07 MPa)。
- 接頭相容性：相容各類 PT / NPT 氣動快接頭、省力快接頭及外牙轉接頭。
- 靈活氣路分流：依型號提供平行二通 (YA2) 或等距三通 (YA3) 出氣，有效理順管路。
- 實心鋁精密加工：高密度無砂孔，洩漏風險，最大耐壓達 300 PSI (20.7 Bar / 2.07 MPa)。
- CNC 倒角防護：邊緣倒角去毛刺，防止刮損人員手部與周邊管壁。
- 耐磨陽極電藍：耐油污、耐磨防刮，強化金屬表面防護。
- PT / NPT 牙規選配：支援主流牙規訂製，方便對接各式快速接頭與省力接頭。
- 自動化機台：供應多組氣缸與夾爪氣源。
- 氣動工具工作站：單一氣源分接吹塵槍與氣動工具。
- 控制箱與狹小空間：整理內部管路，避免管線折損纏繞。
- 工業組裝治具：適用各類產線治具與包裝設備氣路。
