DOT 接頭是什麼？
DOT 接頭主要用於卡車、公車、拖車及聯結車等商用車輛的氣壓煞車管路，用於連接氣壓煞車管與煞車閥、儲氣筒、煞車氣室等系統元件，使壓縮空氣能在管路中傳送。
依配管位置與方向，可選擇直通、彎頭、三通或穿板等型式，對應管路延伸、轉向、分流及固定安裝需求。
DOT 接頭採快插式結構，管材插入接管端後即可完成連接。
DOT 接頭型式分類
DOT 接頭可依外型與連接方式，區分為直通與穿板型、彎頭型及三通型，並可再依接管端所搭配的英制或公制管材外徑，以及是否具旋轉式結構進一步區分。
| 接頭型式 | 英制 | 公制 | 旋轉式英制 | 旋轉式公制 |
|---|---|---|---|---|

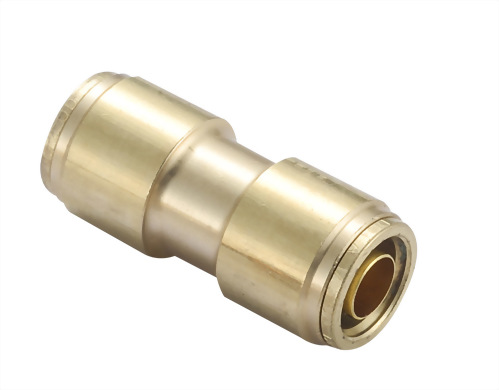

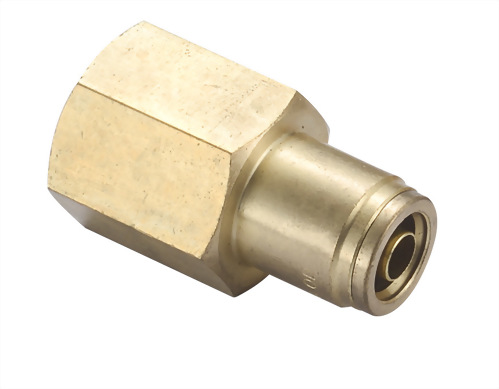

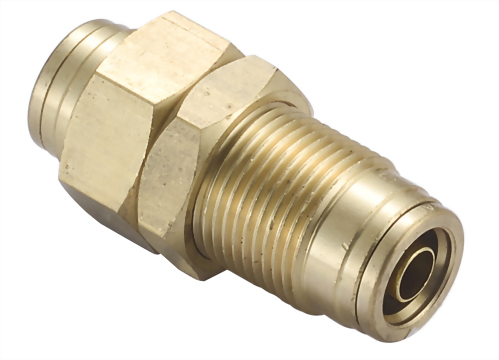

| 直通與穿板型 | 68、82、62、66 | M68、M62 | — | — |

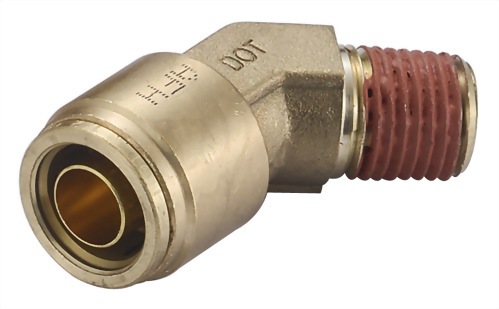

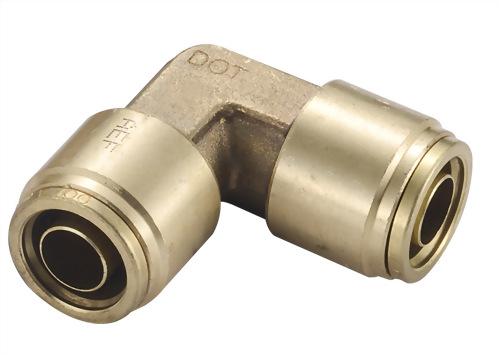

| 彎頭型 | 54、65、69、70 | M65 | S54、S69、S70 | MS69 |
| 三通型 | 64、71、72、77、79 | M64、M79 | S71、S72 | MS71、MS72 |
各系列實際提供的管材外徑、牙規與尺寸組合，請依個別產品規格確認。
DOT 接頭規格與型式選擇
DOT 接頭的選型主要依管徑、牙規、連接端型式、接頭外型及是否具旋轉式結構進行確認。
管材端需確認搭配氣壓煞車管的外徑規格；若接頭具有螺牙端，則需同時確認系統端口的牙規。
| 項目 | 內容 |
|---|---|
| 管徑 | 依搭配管材確認英制或公制外徑規格 |
| 牙規 | 有螺牙端時，依系統端口確認螺牙種類與尺寸 |
| 連接端型式 | 依連接需求選擇管接管、管接外螺牙、管接內螺牙或穿板固定 |
| 外型 | 依配管方向及安裝位置選擇直通、45° 彎頭、90° 彎頭、三通，並確認是否需要旋轉式型號 |
| 適用管材 | 符合 SAE J844 的非金屬氣壓煞車管 |
