阻燃管

※ 點擊產品圖片可查看更多規格與技術資訊

ㆍ雙層結構設計：PU 內層管體搭配外層阻燃層
ㆍ外層材料符合 UL 94 V-0 之燃燒分級，具備自熄特性
ㆍ結構設計用於因應焊接火花、焊渣飛濺等相似作業環境下之管材表面防護需求
ㆍPU 管體維持氣動配管所需之柔韌性與動態彎折穩定性

型號 : DAS

數量 :

SHPI 阻燃管為一體式雙層管材結構，以聚氨酯（PU）管體作為氣動系統中壓縮空氣輸送之基礎，並透過外層阻燃材料設計，使管材在如焊接作業環境中，因應火花或焊渣飛濺接觸時，具備額外的表面防護特性。

外層材料符合 UL 94 V-0 之燃燒分級，具備自熄特性。UL 94 為塑膠材料燃燒特性之測試標準，其中 V-0 分級用以描述材料於垂直燃燒測試中，在火源移除後的燃燒反應結果，僅反映材料本身的燃燒特性。

有 inch 和 mm 尺寸的產品可供選擇

英制尺寸 (inch)

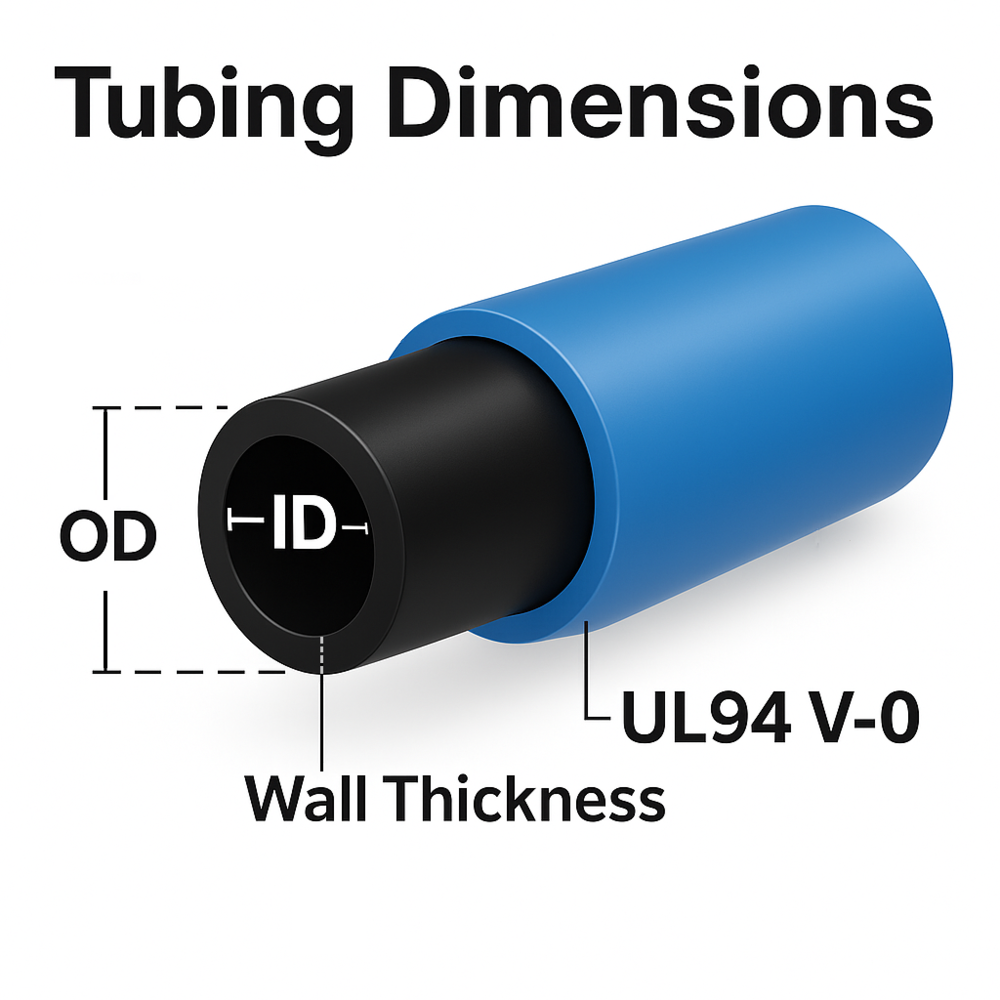

型號	內管外徑	內管內徑	內管壁厚	外層套管厚度	最大工作壓力23℃ (73°F)	最小彎曲半徑	包裝長度	顏色
+顏色	inch	inch	inch	inch	psi	inch	ft	BU	GY	R	Y	W
DAS14156100FT_	1/4	0.156	0.05	0.04	180	0.59	100	■	■	■	■	□
DAS14156250FT_	1/4	0.156	0.05	0.04	180	0.59	250	■	■	■	■	□
DAS516196100FT_	5/16	0.196	0.06	0.04	175	0.78	100	■	■	■	■	□
DAS516196250FT_	5/16	0.196	0.06	0.04	175	0.78	250	■	■	■	■	□
DAS38250100FT_	3/8	0.250	0.06	0.04	150	0.98	100	■	■	■	■	□
DAS38250250FT_	3/8	0.250	0.06	0.04	150	0.98	250	■	■	■	■	□
DAS12328100FT_	1/2	0.328	0.09	0.04	150	1.17	100	■	■	■	■	□
DAS12328250FT_	1/2	0.328	0.09	0.04	150	1.17	250	■	■	■	■	□

公制尺寸 (mm)

型號	內管外徑	內管內徑	內管壁厚	外層套管厚度	最大工作壓力23℃ (73°F)	最小彎曲半徑	包裝長度	顏色
+顏色	mm	mm	mm	mm	bar	mm	m	BU	GY	R	Y	W
DAS604025M_	6.0	4.0	1.00	1.0	12	15	25	■	■	■	■	□
DAS604050M_	6.0	4.0	1.00	1.0	12	15	50	■	■	■	■	□
DAS805025M_	8.0	5.0	1.50	1.0	12	20	25	■	■	■	■	□
DAS805050M_	8.0	5.0	1.50	1.0	12	20	50	■	■	■	■	□
DAS106525M_	10.0	6.5	1.75	1.0	10	25	25	■	■	■	■	□
DAS106550M_	10.0	6.5	1.75	1.0	10	25	50	■	■	■	■	□
DAS128025M_	12.0	8.0	2.00	1.0	10	30	25	■	■	■	■	□
DAS128050M_	12.0	8.0	2.00	1.0	10	30	50	■	■	■	■	□

ㆍ外層阻燃材料，使管材具備表面防護特性。
ㆍ外層材料符合 UL 94 V-0 之燃燒分級，具備自熄特性
ㆍPU 內層管體，適用於壓縮空氣等氣動系統輸送需求
ㆍPU 管體維持氣動配管所需之柔韌性與動態彎折穩定性

ㆍ焊接製程周邊之氣動配管系統
ㆍ焊接工站、治具或機械手臂附近之氣源供應與配管用途
ㆍ外部火花或瞬間高溫源可能接觸管材表面之作業環境
ㆍ金屬加工、研磨或裝配產線中，需考量偶發性火花或熱源接觸之配管區域
