• PU伸縮管-英制

PU伸縮管-英制

※ 點擊產品圖片可查看更多規格與技術資訊

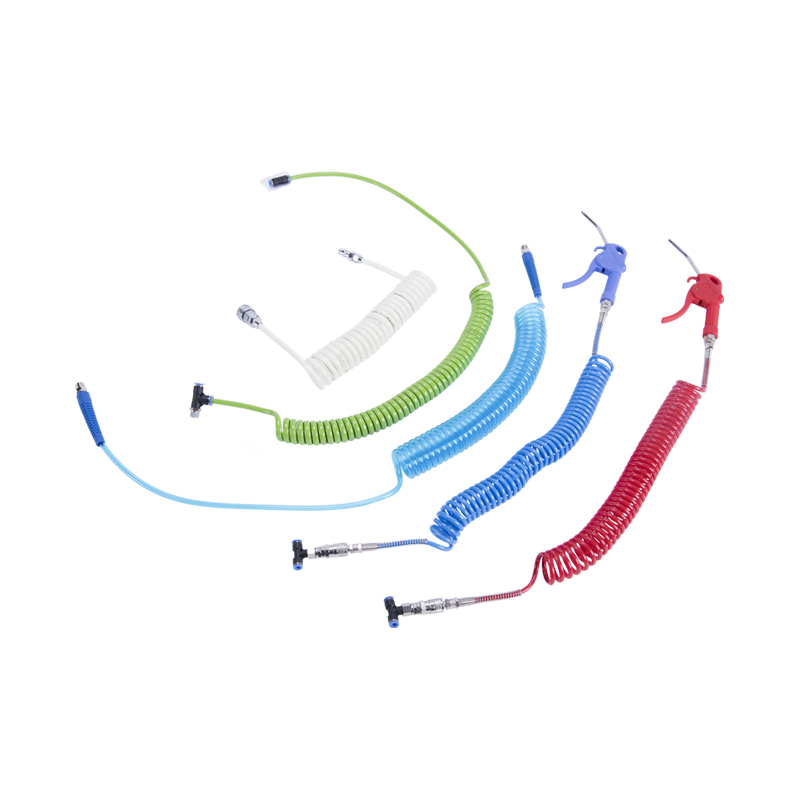

ㆍPU 材料之伸縮管結構
ㆍ螺旋成型設計，用於一般氣動系統之管路連接
ㆍ管線具回復原有形態之特性
型號 : CUEA
PU 伸縮管以聚氨酯材料製成，採螺旋成型結構，適用於一般氣動系統之管路連接使用。
在使用過程中，管材可隨連接端移動而延伸，並於外力移除後回復原有形態。

 英制尺寸 (inch)

型號
管外徑 管內徑 總長度 工作長度 尾巴長度-工具端 尾巴長度-進氣端 捲收內徑 最大工作壓力 73°F (23°C) 接頭 顏色
+顏色 inch inch ft ft inch inch inch psi NPT TBU BK BU NBU R OR Y
CUEA31610FT_ 3/16
(0.187) 		5/16
(0.312) 		10 8 20 4 1 125 1/4" Male □ ■ ■ ■ ■ ■ ■
CUEA31615FT_ 15 12
CUEA31620FT_ 20 16
CUEA31625FT_ 25 20
CUEA1410FT_ 1/4
(0.250) 		3/8
(0.375) 		15 12 20 4 2 125 1/4" Male □ ■ ■ ■ ■ ■ ■
CUEA1415FT_ 15 12
CUEA1420FT_ 20 16
CUEA1425FT_ 25 20
CUEA1430FT_ 30 24
CUEA1450FT_ 50 40
CUEA51610FT_ 5/16
(0.312) 		15/32
(0.468) 		10 8 20 4 2 125 1/4" Male
3/8" Male 		□ ■ ■ ■ ■ ■ ■
CUEA51615FT_ 15 12
CUEA51620FT_ 20 16
CUEA51625FT_ 25 20
CUEA51630FT_ 30 24
CUEA51650FT_ 50 40
CUEA3810FT_ 3/8
(0.375) 		9/16
(0.562) 		10 8 20 4 2 115 3/8" Male □ ■ ■ ■ ■ ■ ■
CUEA3815FT_ 15 12
CUEA3820FT_ 20 16
CUEA3825FT_ 25 20
CUEA3830FT_ 30 24
CUEA3850FT_ 50 40
CUEA1215FT_ 1/2
(0.500) 		3/4
(0.750) 		15 12 20 4 3 115 1/2" Male □ ■ ■ ■
CUEA1220FT_ 20 16
CUEA1225FT_ 25 20
CUEA1230FT_ 30 24
CUEA1250FT_ 50 40

ㆍPU材料之螺旋成型伸縮結構
ㆍ可隨使用需求進行拉動與回位
ㆍ一般氣動系統之伸縮式管路連接使用
ㆍ需隨設備或接頭端移動進行伸縮
