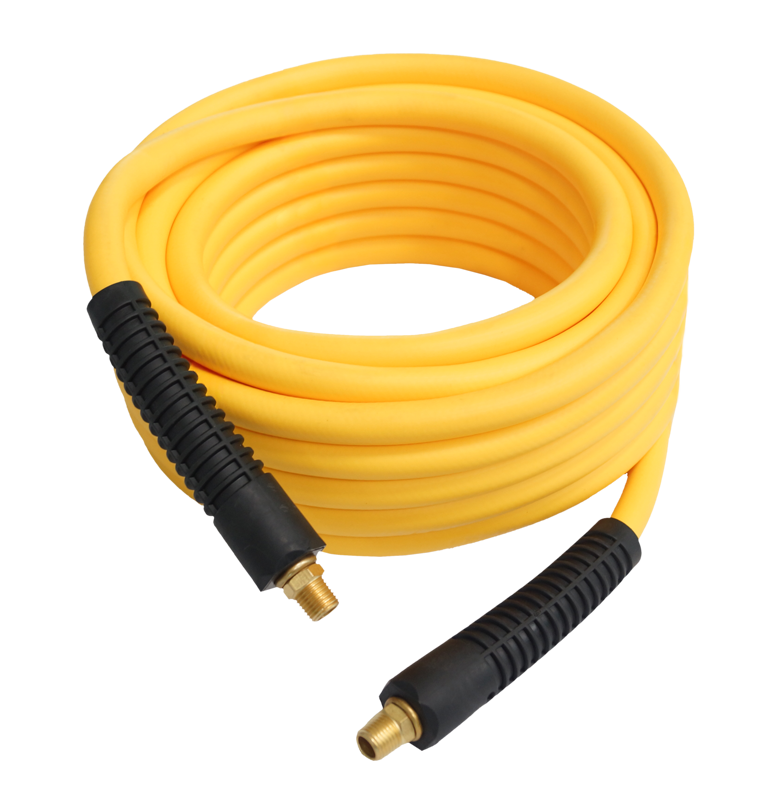

PVC耐寒夾紗管組接頭

※ 點擊產品圖片可查看更多規格與技術資訊

ㆍ已組接頭之 PVC 夾紗空壓軟管成品
ㆍ纖維補強層設計，可承受氣動系統所需之工作壓力並維持管體穩定
ㆍ低溫使用導向之材料配方，於低溫環境下仍能保持柔軟性
ㆍ無記憶性管材特性，反覆拉動與捲收後展開仍能保持平直
ㆍ適用於工具端氣源供應或需頻繁移動之作業環境

型號 : HBA

數量 :

SHPI 已組接頭之 PVC 耐寒夾紗空壓軟管，管材結構採用內外層 PVC 管體，並於中間層採用纖維補強層之夾紗設計。
該結構可承受氣動系統所需之工作壓力，並於加壓條件下控制管徑膨脹，維持管體外形穩定。

材料配方以低溫使用為考量，使管材於低溫環境下仍能保持柔軟性；並透過材料與結構之分工設計，兼顧工具端氣源供應情境中所需之耐壓使用條件與供氣穩定性。

本產品為已完成接頭組裝之成品氣動軟管，可降低現場裝接作業需求，適用於工具端氣源供應或臨時作業工位之使用環境，適合反覆拉動、捲收與移動之操作情境。

相關連接配件請參考：
→ 快速接頭（Coupler & Plug）

有 inch 和 mm 尺寸的產品可供選擇
工作壓力 : 安全係數 3 比 1

英制尺寸 (inch)

型號	管內徑	最大工作壓力 73°F (23°C)	包裝長度	接頭	顏色
+顏色	inch	psi	ft		BK	BU	R	Y
HBA1425FT_	1/4	300	25	1/4 NPT	■	■	■	■
HBA1450FT_			50
HBA14100FT_			100
HBA3825FT_	3/8	300	25	3/8 NPT	■	■	■	■
HBA3850FT_			50
HBA38100FT_			100
HBA1225FT_	1/2	300	25	3/8 NPT, 1/2 NPT	■	■	■	■
HBA1250FT_			50
HBA12100FT_			100

公制尺寸 (mm)

型號	管內徑	最大工作壓力 23°C	包裝長度	接頭	顏色
+顏色	mm	bar	m		BK	BU	R	Y
HBA6510M_	6.5	20	10	1/4 PT	■	■	■	■
HBA6515M_			15
HBA6520M_			20
HBA6530M_			30
HBA8010M_	8.0	20	10	1/4 PT	■	■	■	■
HBA8015M_			15
HBA8020M_			20
HBA8030M_			30
HBA1010M_	10.0	20	10	3/8 PT	■	■	■	■
HBA1015M_			15
HBA1020M_			20
HBA1030M_			30
HBA12510M_	12.5	20	10	3/8 PT, 1/2 PT	■	■	■	■
HBA12515M_			15
HBA12520M_			20
HBA12530M_			30

ㆍ已組接頭之 PVC 夾紗空壓軟管成品
ㆍPVC 夾紗結構設計，於管體中間層採用纖維補強
ㆍ可承受氣動系統所需之工作壓力，並於工作壓力條件下控制管徑膨脹，維持管體外形穩定
ㆍ低溫使用導向之 PVC 材料配方，低溫環境下仍能保持柔軟性

ㆍ氣動工具端之空壓氣源供應
ㆍ臨時作業工位或作業區之氣源延伸使用
ㆍ需頻繁拉動、移動或捲收之現場空壓供應用途
ㆍ低溫或冬季作業環境下之工具端氣源供應應用
