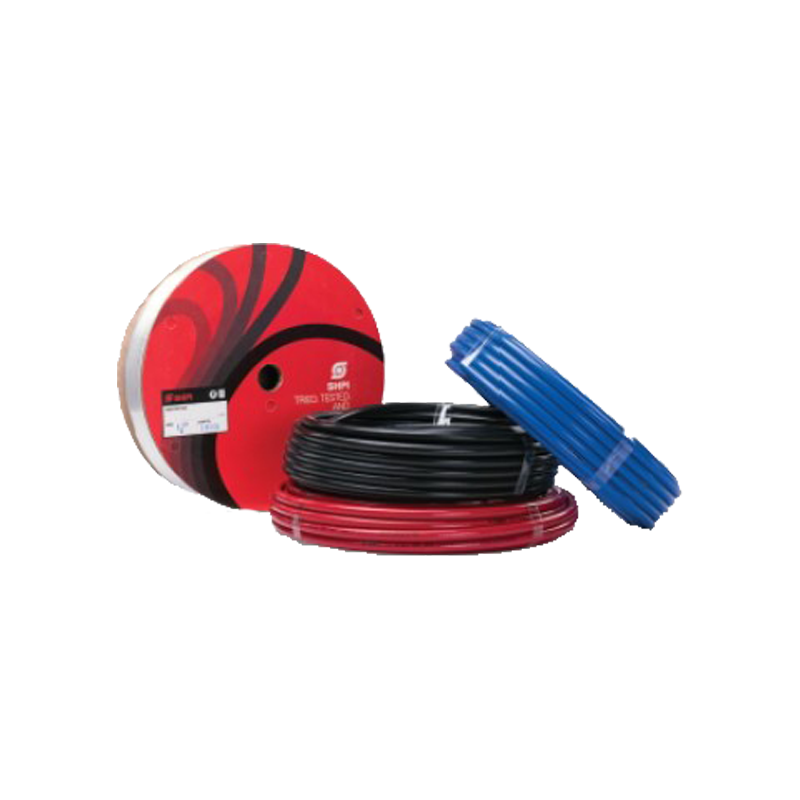

氣壓煞車管 SAE J844

※ 點擊產品圖片可查看更多規格與技術資訊

・煞車系統使用
・SAE J844 工程規範（北美）
・可提供符合 DOT FMVSS 571.106（FMVSS 106）之合規版本，供需求市場使用。

型號 : SAE

數量 :

SAE J844 為北美汽車產業中用於氣壓與煞車系統之工程技術規範，
主要用於界定非金屬管材在尺寸、公差、材料結構與測試條件上的一致性要求，
作為產品設計、製程控制與供應鏈規格對齊之工程依據。

SAE J844 屬於工程規範，本身並非法規條文。
當應用於美國道路車輛煞車系統時，
應選用符合 DOT FMVSS 571.106（FMVSS 106）之對應規格。

英制尺寸 (inch)

型號	管外徑	管內徑	管壁厚	管重	最大工作壓力	最小爆破壓力	最小彎曲半徑	包裝長度	TYPE	顏色
+顏色	inch	inch	inch	lb/ft	psi	psi	inch	ft		BK	BL	G	R	OR	Y
SAE18079100FT_	1/8	0.079	0.02	0.003	330	1000	0.38	100	A	■
SAE18079500FT_								500
SAE180791000FT_								1000
SAE532092100FT_	5/32	0.092	0.03	0.006	400	1200	0.50	100	A	■
SAE532092500FT_								500
SAE5320921000FT_								1000
SAE316117100FT_	3/16	0.117	0.04	0.008	400	1200	0.75	100	A	■
SAE316117500FT_								500
SAE3161171000FT_								1000
SAE14170100FT_	1/4	0.170	0.04	0.012	400	1200	1.00	100	A	■	■	■	■	■	■
SAE14170500FT_								500
SAE141701000FT_								1000
SAE516232100FT_	5/16	0.232	0.04	0.015	330	1000	1.25	100	A	■
SAE516232500FT_	5/16	0.232	0.04	0.015	330	1000	1.25	500	A	■
SAE38251100FT_	3/8	0.251	0.06	0.027	465	1400	1.50	100	B	■	■	■	■	■	■
SAE38251500FT_	3/8	0.251	0.06	0.027	465	1400	1.50	500	B	■	■	■	■	■	■
SAE12376100FT_	1/2	0.376	0.06	0.037	320	950	2.00	100	B	■	■	■	■	■	■
SAE12376500FT_	1/2	0.376	0.06	0.037	320	950	2.00	500	B	■	■	■	■	■	■
SAE58441100FT_	5/8	0.441	0.09	0.069	300	900	2.50	100	B	■	■	■	■
SAE58441250FT_	5/8	0.441	0.09	0.069	300	900	2.50	250	B	■	■	■	■
SAE34566100FT_	3/4	0.566	0.09	0.085	265	800	3.00	100	B	■		■
SAE34566250FT_	3/4	0.566	0.09	0.085	265	800	3.00	250	B	■		■

・依 SAE J844 規範提供不同結構型式選項：
Type A（無紗線補強）
Type B（含紗線補強）
・可提供符合 DOT FMVSS 106 之合規版本。

・汽車與商用車之氣壓系統
・依SAE J844工程規範設計之北美車用管材應用

氣壓煞車管 SAE J844

英制尺寸 (inch)
